型号

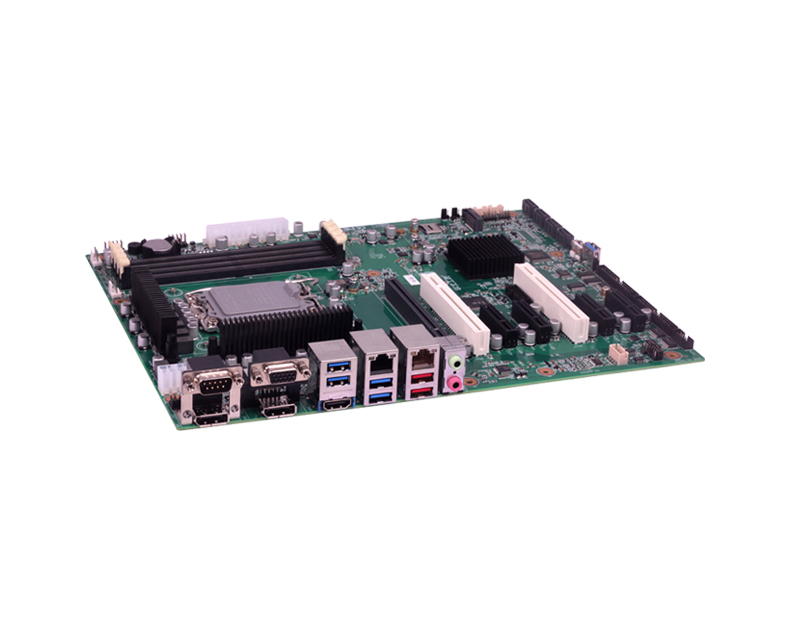

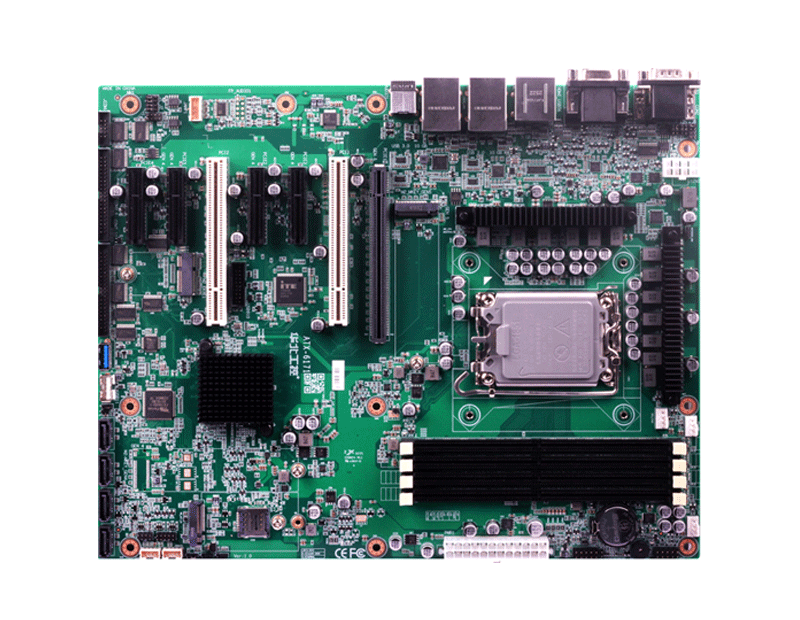

ATX-6171 V1.0

CPU

支持Intel Arrow Lake-S平台Ultra Series 2 5/7/9处理器

芯片组

Intel Q870/Z890芯片组

图形控制

集显,型号取决于CPU处理器

内存

支持4*UDIMM内存插槽,支持DDR5 6400MHz,整板最高可达192GB

存储

4*SATA 3.0,1*M.2 M KEY 2280 PCIe x4(GEN5) NVME SSD,1*M.2 M KEY 2280 PCIe x4(GEN4) NVME SSD(Q870时无此资源)

显示接口

1*VGA,支持最高分辨率为1920 x 1200@60Hz
1*HDMI,支持最高分辨率为4K x 2K@60Hz
2*DP++,支持最高分辨率为4096 x 2304@60Hz

网络

2*LAN
1*Intel I219-LM,1*Intel I226-V,100/1000Mbps/2.5G RJ45

USB接口

4*USB3.2 GEN2(10Gbps),2*USB3.2 GEN1(5Gbps),1*USB3.2 GEN1(板内直立5Gbps),3*USB2.0(1*板内接直立USB2.0,2*USB2.0(板内插针)；

音频

2*Line out,2*Mic in,1*Line in,1*JAMP功放接口

COM口

8*RS232,2*RS232/RS422/RS485

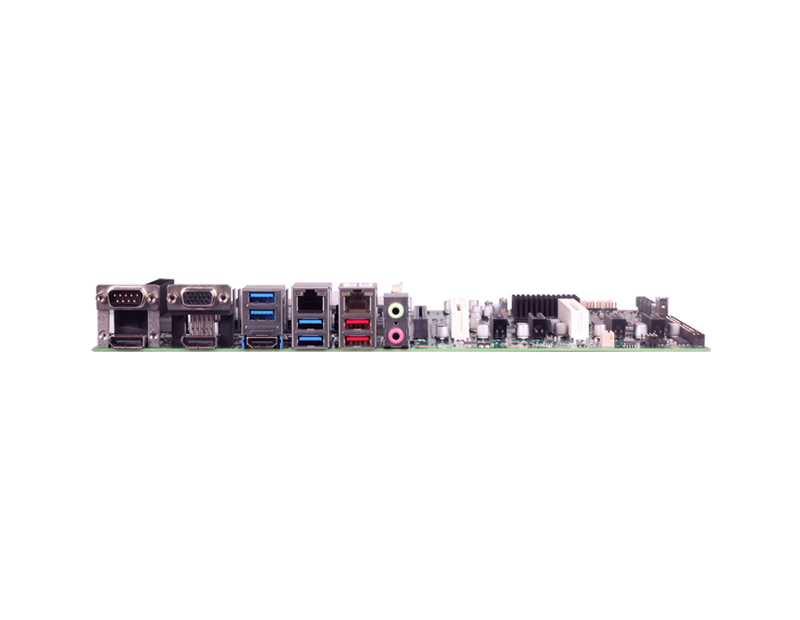

I/O接口

1*PCIe x16(16-lanes) GEN5
4*PCIe x4(4-lanes) GEN4
2*PCI
1*PS/2接口
8*GPIO
2*CPUFAN,1*SYSFAN
1*M.2 B Key 3042/3052,支持4G/5G模块
1*M.2 E Key 2230,支持Wifi/蓝牙
1*JFP
1*SIM
1*AMP功放接口

看门狗

支持

BIOS

AMI EFI BIOS

系统

Windows 10/11,Linux

电源

标准ATX 24Pin +8Pin电源供电

温度湿度

工作温度:0℃～60℃
存储温度:-40℃～85℃
5%～95%相对湿度,无冷凝

尺寸

305mmx 244mm
