型号

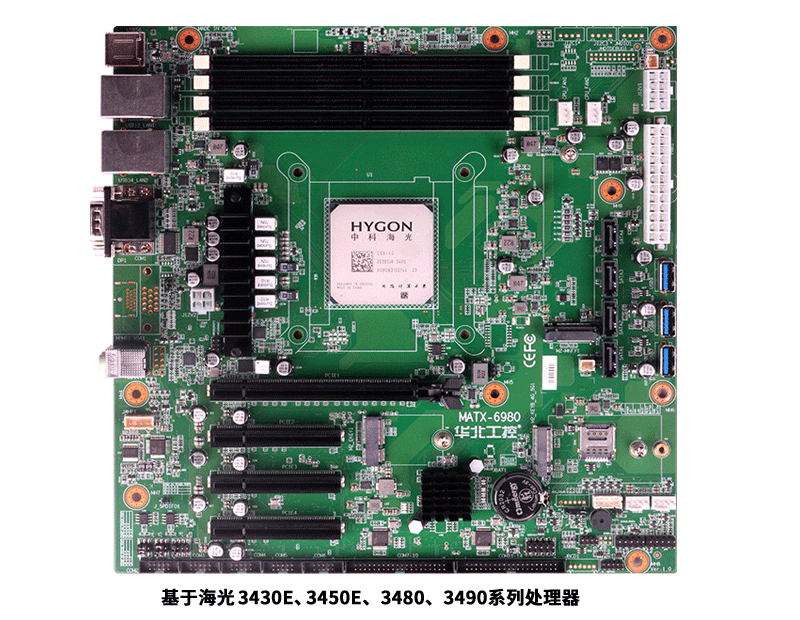

MATX-6980

CPU

支持海光C86-4G系列3430/3430E/3430/3450/3450E/3450G/3480/3490等处理器

图形控制

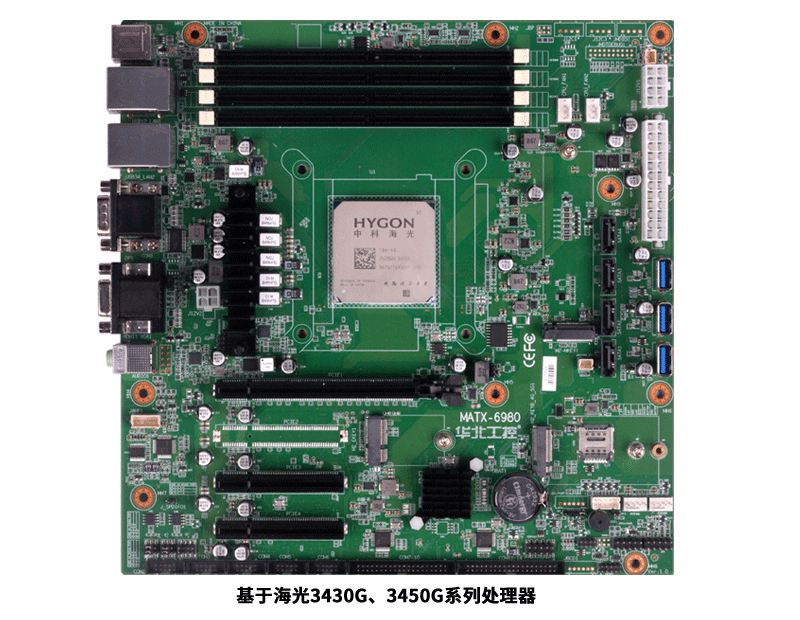

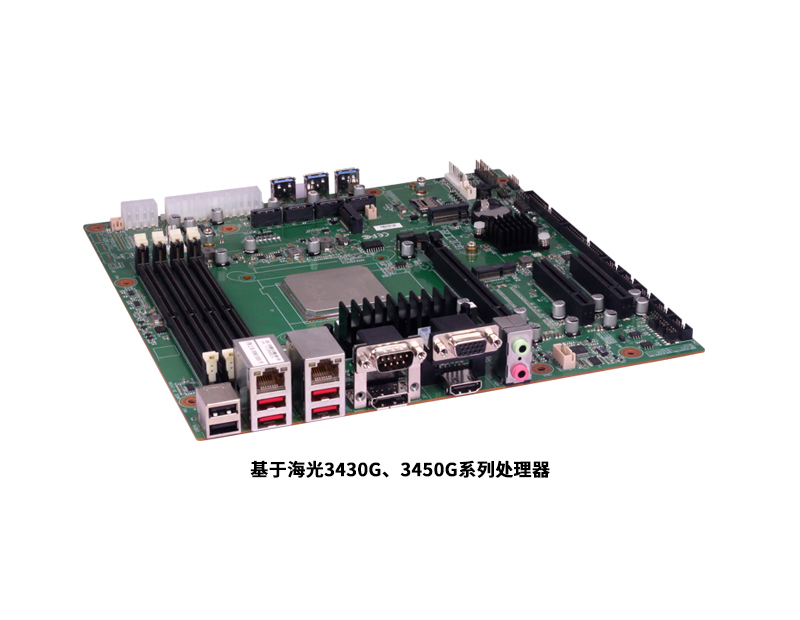

仅3430G、3450G处理器自带核显

内存

支持4*DDR5 UDIMM内存插槽,整板最高可达128GB
3490 1DPC时最高内存频率为5200MT/s
3450、3450E、3450G 1DPC时最高内存频率为5600MT/s
3430E 1DPC时最高内存频率为4400MT/s

存储

4*SATA 3.0,1*M.2 M KEY 2280 PCIe x2(GEN4) Nvme SSD

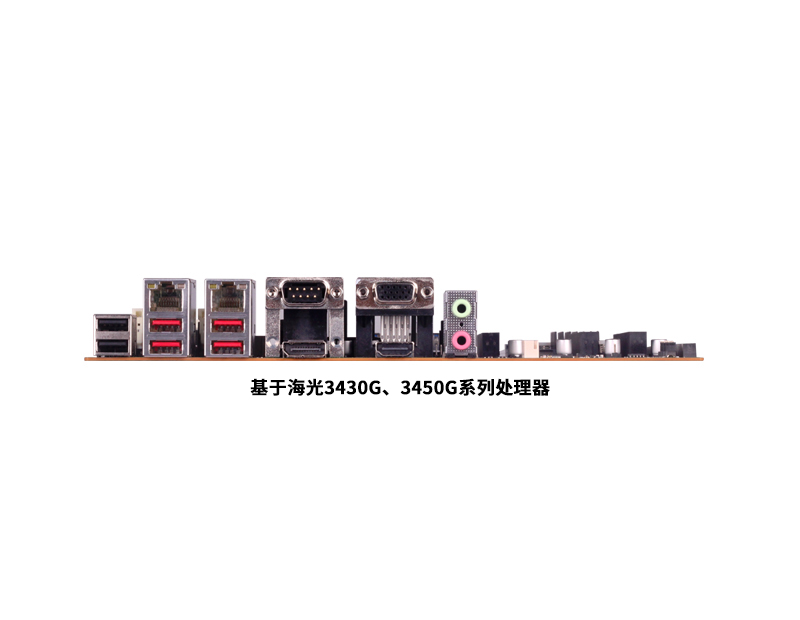

显示接口

1*VGA,支持最高分辨率为1920 x 1080@60Hz
1*HDMI,支持最高分辨率为4K x 2K@60Hz
1*DP++,支持最高分辨率为1920 x 1080@60Hz

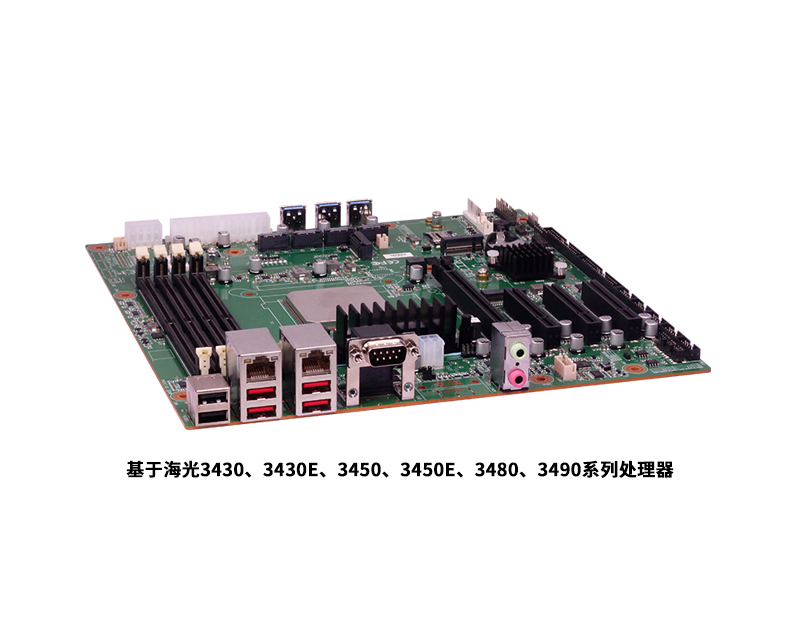

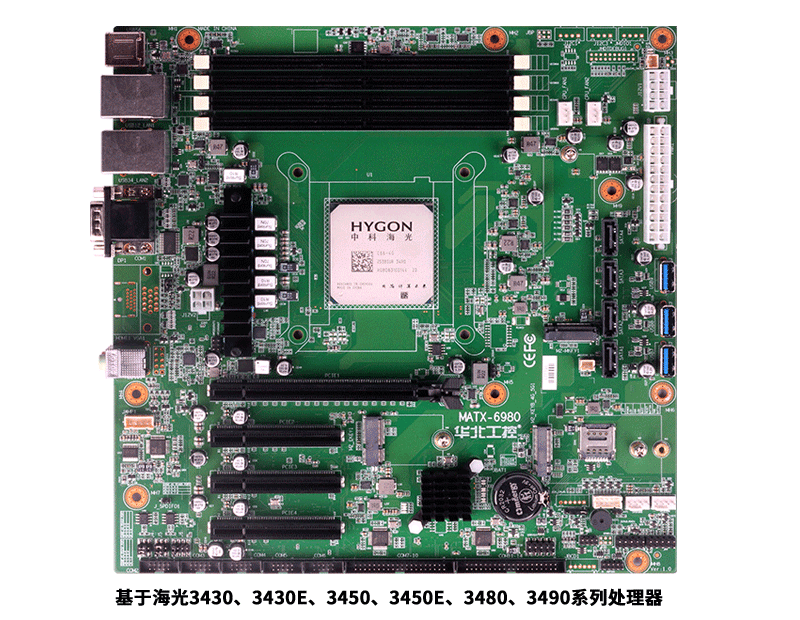

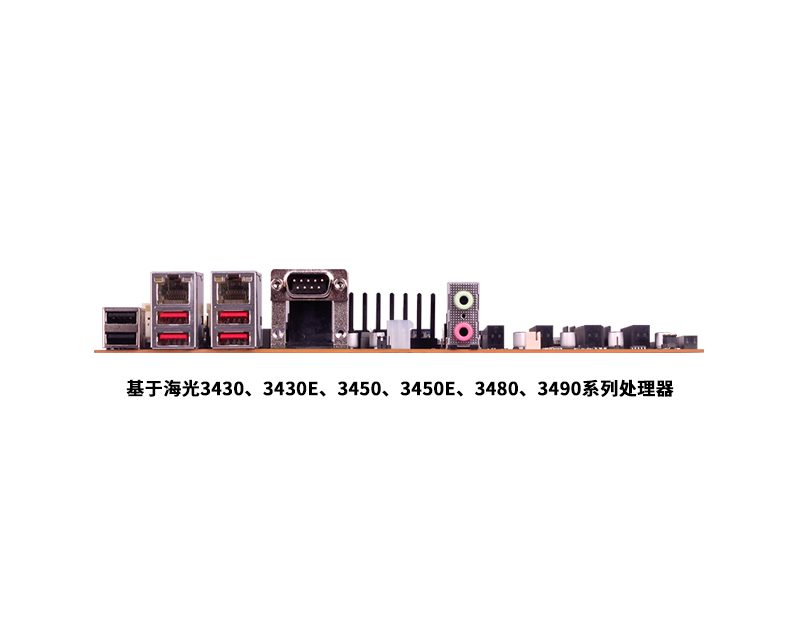

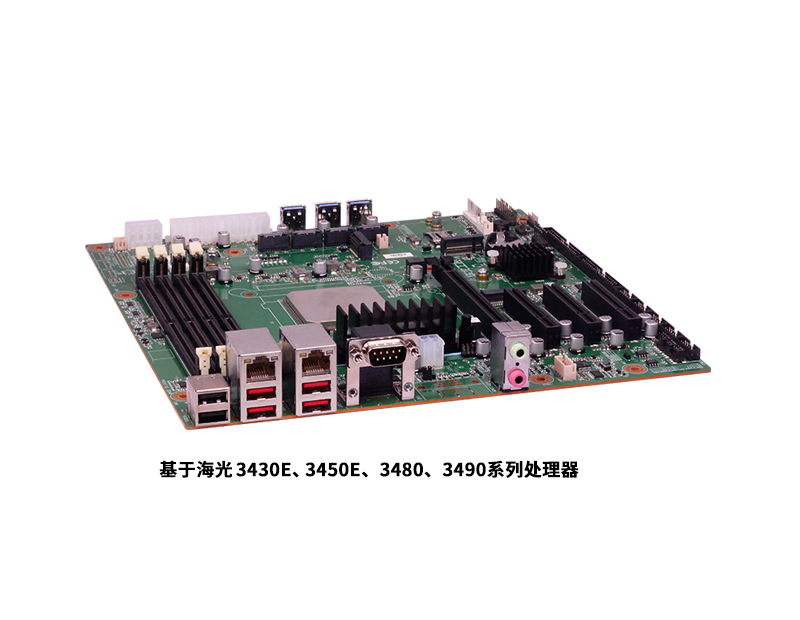

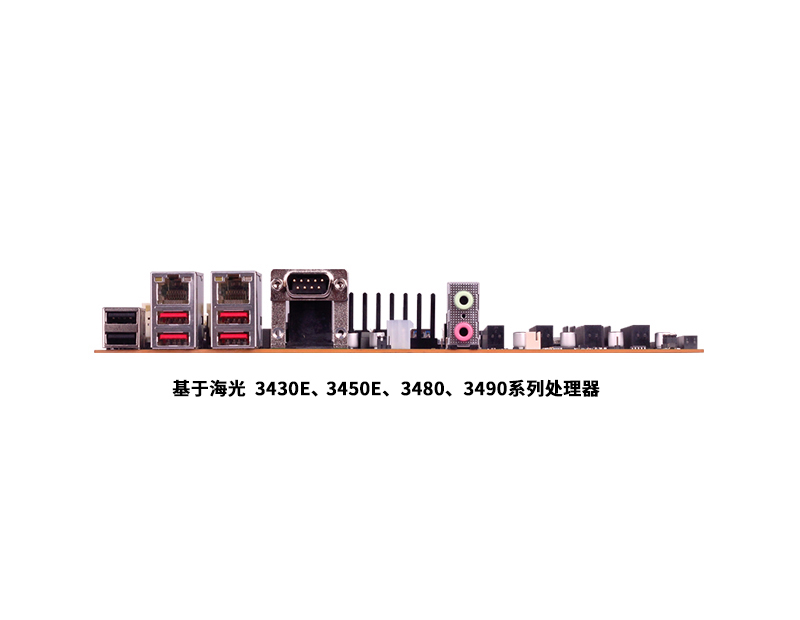

仅3430G、3450G处理器主板自带上述接口，3430、3430E、3450、3450E、3480、3490不带上述显示接口

网络

2*LAN ,2*YT6801/RTL8111H,10/100/1000Mbps RJ45

USB接口

3*USB3.1x1 GEN1(5Gbps，为内部立式Type A接口）,4*USB3.1x1 GEN2(10Gbps)，4*USB2.0（其中2个为外部Type A；2个为内部插针，其中1个插针USB资源与M.2 E Key功能二选一）

音频

2*Line out,2*Mic in,1*Line in

COM口

12*RS232,2*RS232/RS422/RS485

I/O接口

1*PCIe x16(16-lanes) GEN5，PCIE1插槽
1*PCIe x8(4-lanes) GEN4，3430G、3450G处理器时核显占用无此资源，PCIE2插槽
1*PCIe x8(1-lanes) GEN4，PCIE3插槽
1*PCIe x8(2-lanes) GEN4，PCIE4插槽
1*JCLEAR_CMOS清除CMOS接口
1*JRESTORE_BTN一键还原系统接口
8*GPIO
2*CPUFAN,2*SYSFAN
1*M.2 B Key 3042/3052,支持4G/5G模块
1*M.2 E Key 2230,支持Wifi/蓝牙
1*JFP
1*SIM
1*AMP功放接口

看门狗

支持

BIOS

中科曙光

系统

Windows 10/11、统信UOS、麒麟、欧拉等国产操作系统

电源

标准ATX 24Pin + 8Pin电源供电

温度湿度

工作温度:0℃～60℃
存储温度:-40℃～85℃
5%～95%相对湿度,无冷凝

尺寸

244mmx 244mm
