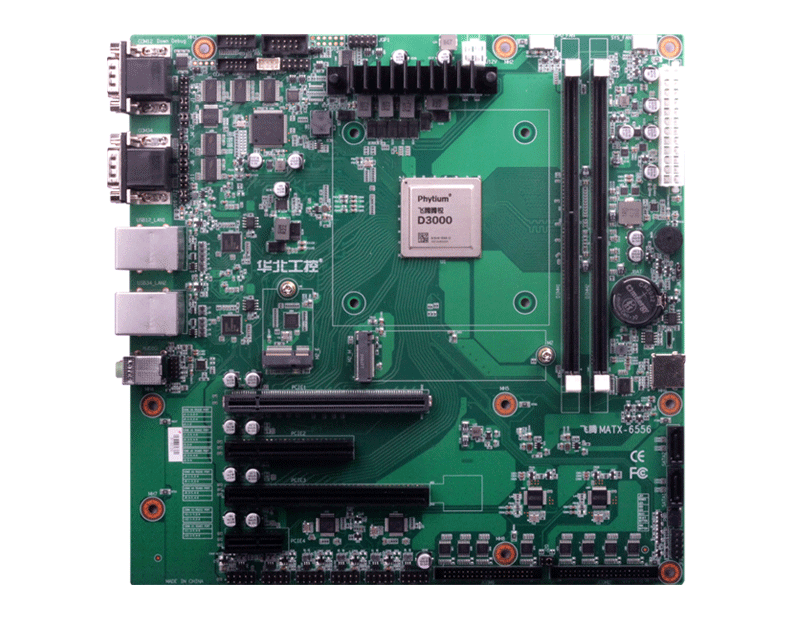

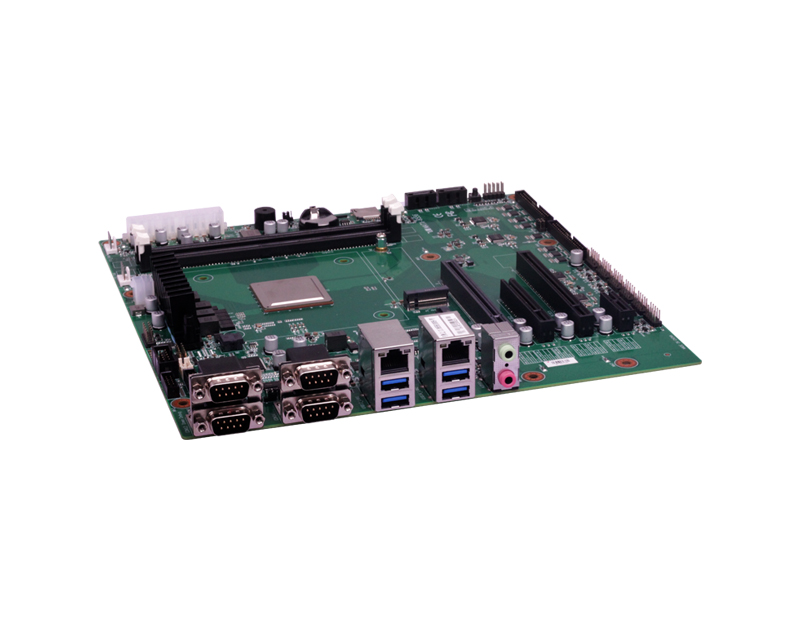

型号

MATX-6556

CPU

飞腾腾锐 D3000(八核ARM V8.2@2.5GHz TDP 70W)

图形控制

外接显卡

内存

2*UDIMM DDR4插槽,

存储

2* 7pin SATA接口，速率支持SATA2.0/3.0,1* M.2 TYPE 2280 M KEY,支持PCIE NVME

显示接口

无

网络

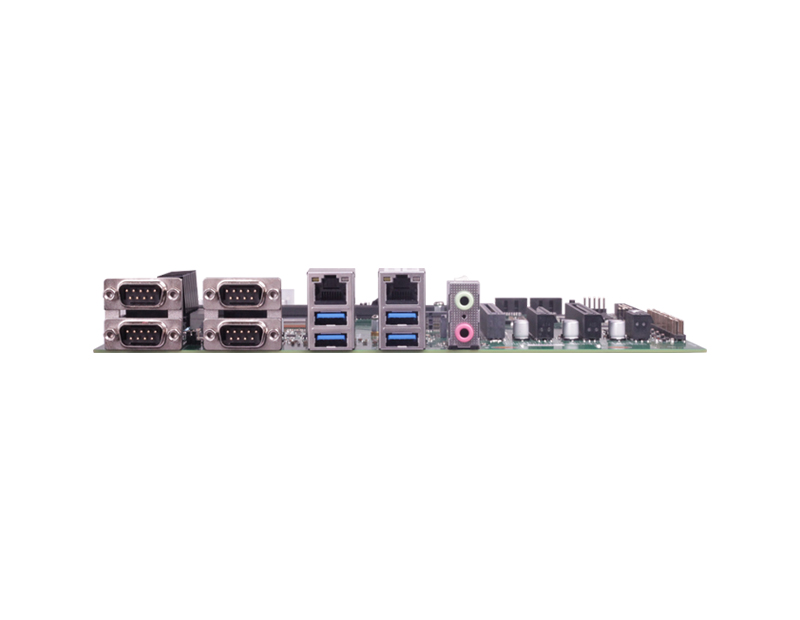

2 * 10/100/1000Mbps以太网接口，采用网卡YT8521SH，RJ45接口外露

USB接口

4 * USB3.0接口， TYPE A接口面板外露，12 * USB2.0接口，由6个2x5PIN 2.54mm间距插针引出

音频

1xMic，1xHead Phone

COM口

14 * COM，
COM1为CPU调试口，DB9外露,
COM2支持TTL/RS232/RS422/RS485，DB9外露,
COM3/4支持TTL/RS232/RS485，DB9外露,
COM5-14支持RS232，内置2个2x20P + 2个2x5P内置简牛座

I/O接口

2 * PCIE X16插槽，
PCIE1支持PCIE5.0，仅支持PCIE x8 x4 x2 x1信号，
PCIE3支持PCIE4.0，仅支持PCIE x8 x4 x2 x1信号，
1 * PCIE X8插槽，
PCIE2支持PCIE4.0，默认仅支持PCIE x4 x2 x1信号（可选合并M.2信号变成X8使用）
1 * PCIE X1插槽，支持PCIEx1信号
1 * M.2 E key 插槽，支持WIFI BT
1*GPIO接口,最大支持8路GPIO，通过2x10P PHD 连接器内置
1*CAN2.0接口，通过1个2x5P PHD连接器内置
1*JFP插针接口，由1个2.54mm间距2x5P DB连接器内置
1*4Pin SYS_FAN插针接口
1*4Pin CPU_FAN插针接口
1*板载蜂鸣器
1*板载RTC，支持掉电RTC时间保存

看门狗

支持

BIOS

飞腾UEFI

系统

Kylin，uos

电源

ATX电源供电

温度湿度

工作温度:0℃～60℃
存储温度:-40℃～85℃
5%～95%相对湿度,无冷凝

尺寸

244mmx 244mm
