型号

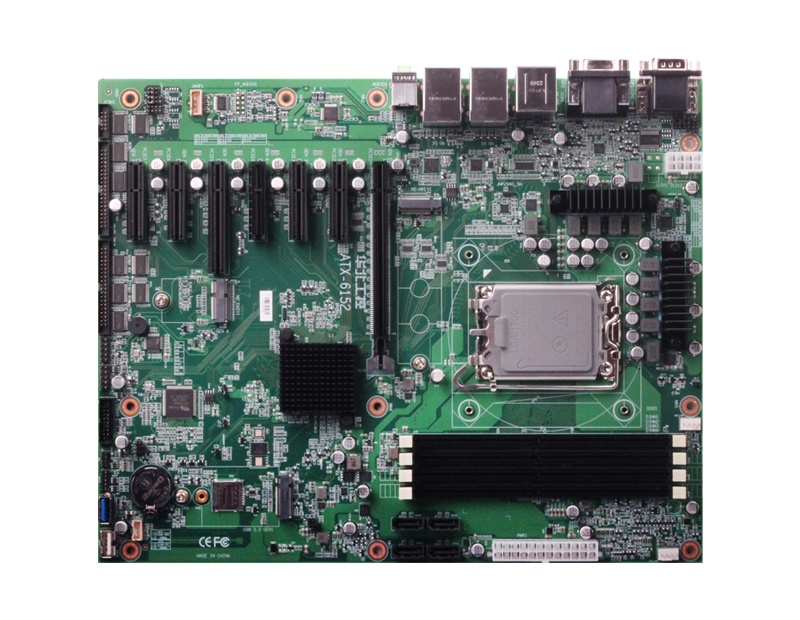

ATX-6152

CPU

支持12/13/14代 Intel Core i3/i5/i7/i9处理器,TDP up to 125W

芯片组

Intel Q670E/Z690芯片组

图形控制

集显,型号取决于CPU处理器

内存

支持4*UDIMM内存插槽,支持DDR5 4800MHz,整板最高可达128GB

存储

4*SATA 3.0,1*M.2 M KEY 2280 PCIe x4(GEN4) NVME SSD

显示接口

1*VGA,支持最高分辨率为1920 x 1200@60Hz
1*HDMI,支持最高分辨率为4K x 2K@60Hz
2*DP++,支持最高分辨率为4096 x 2304@60Hz

网络

2*LAN ,1*Intel I219-LM,1*Intel I225-V,10/100/1000Mbps RJ45（搭配Z690桥片时不支持AMT功能）

USB接口

4*USB3.2x1 GEN2(10 Gbps),5*USB3.2x1 GEN1(5 Gbps),3*USB2.0

音频

2*Line out,2*Mic in,1*Line in

COM口

8*RS232,2*RS232/RS422/RS485

I/O接口

1*PCIe x16(16-lanes) GEN5，PCIE1插槽
1*PCIe x4(1-lane) GEN3,PCIE2插槽
3*PCIe x4(4-lanes) GEN3,PCIE3,6,7插槽（Q670时没有PCIE6插槽）
1*PCIe x4(4-lanes) GEN4,PCIE4插槽
1*PCIe x8(4-lanes) GEN3，PCIE5插槽
1*PS/2接口
8*GPIO
1*CPUFAN,1*SYSFAN
1*M.2 B Key 3042/3052,支持4G/5G模块
1*M.2 E Key 2230,支持Wifi/蓝牙/CNVI模块
1*JFP
1*SIM
1*AMP功放接口

看门狗

支持

BIOS

AMI EFI BIOS

系统

Windows 10,Linux

电源

标准ATX 24Pin +8Pin电源供电

温度湿度

工作温度:0℃～60℃
存储温度:-40℃～70℃
5%～95%相对湿度,无冷凝

尺寸

305mmx 244mm
